Stacja DVB-t



    Dwuwstęgowa stacja czołowa zamieniająca sygnał cyfrowy z naziemnej telewizji cyfrowej DVB-t na analogowy sygnał PAL. Stacja może być wykorzystywana w istniejących instalacjach antenowych w celu odbioru 8 kanałów z multipleksów cyfrowych na odbiornikach analogowych z wejściem antenowym.
    Urządzenie jest w pełni programowalne za pomocą pilota.
    Producent UNICOR-Rzeszów deklaruje, że urządzenie posiada certyfiat CE.
  • Zasilanie 230V, pobór mocy ok. 45W.
  • Wymiary urządzenia: 370x230x175(wysokość)mm.
  • Waga: ok. 7kg.
  • Montaż: 4 śrubami M-6, wykorzystując otwory montażowe w obudowie urządzenia./li>
  • W komplecie: stacja czołowa, sumator wejściowy, pilot, kabel zasilający.

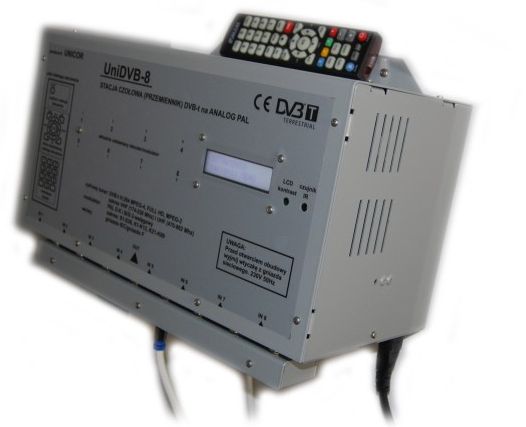

     zdjęcie stacji czołowej

    Stacja obsługiwana jest wyłącznie za pomocą dołączonego pilota. Wbudowany wyświetlacz LCD pozwala zaprogramować urządzenie.
    Po włączeniu urządzenia do sieci na ekranie LCD wyświetlane jest menu obługi modulatorów, obłsugi dekoderów i przeglądu ustawień, które można dowolnie wybierać za pomocą pilota.

    Menu obsługi modulatorów to:
  • wybór modulatora 1-8
  • programowanie wybranego modulatora, czyli ustawienie kanału w którym dany modulator ma pracować (kanały K lub S). Za pomocą klawiszy numerycznych na pilocie wpisujemy który kanał chcemy ustawić. Automatyczna kontrola w celu sprawdzenia czy kanał znajduje się w przedziale K6-K12, K21-K69 i S01-S38. Sterownik zapamiętuje w pamięci EEPROM wybrany kanał modulatora. Po ponownym uruchomeniu urządzenia lub zaniku zasilania urządzenia przywraca zapamiętane ustawienia modulatorów.
  • zmiana fonii z 6.5Mhz na 5.5MHz

  • Menu obsługi dekoderów to:
  • wybór dekodera 1-8
  • programowanie wybranego dekodera dokonuje się poprzez odbiornik TV. W tym momencie pilot służy wyłącznie do obsługi dekodera. Kolejne etapy to standardowa obłsuga odbiornika telewizji DVB-t w tym przypadku WIWA-HD50. Czyli wybór języka OSD, kraj, wyszukiwanie automatyczne i manualne programów.

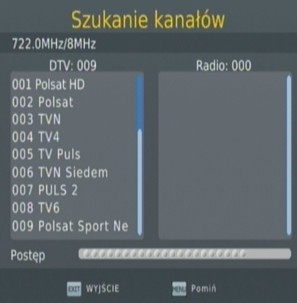

     szukanie kanałów

    przykładowe wyszukiwanie programów na ekranie telewizora.

    Po wybraniu żądanego programu naciskamy przycisk POWER na pilocie, po czym wychodzimy z tryb programowania dekodera, a dekoder zapamiętuje w pamięci wybrany program. Dokładna instrukcja obsługi dekodera WIWA HD-50
    Po ponownym uruchomeniu urządzenia lub zaniku zasilania urządzenia przywraca zapamiętane ustawienia dekoderów

  • Menu przeglądu ustawień to:
  • odczytanie z pamięci ustawień poszczególnych kanałów modulatora.

  • DEKODER:
    Stacja zbudowana jest z 8 dekoderów WIWA HD50.
    Każdy dekoder działa w trybie naziemnej telewizji cyfrowej DVB-t w standardzie MPEG-4 H.264 (zgodny także z MPEG2) w zakresie VHF (174-230MHz) i UHF (470-862MHz) w kanałach o szerokości 7MHz i 8MHz. Dekoder spełnia wszystkie wymogi naziemnej telewizji cyfrowej na terenie Polski. Sygnał z anteny telewizyjnej podłączamy do gniazda F znajdujący się w sumatorze sygnałowym (1 wejście, 8 wyjść) podłączonym do każdego z dekoderów.
    Sumator dołączany jest w komplecie do urządzenia

    MODULATOR:
    Stacja zbudowana jest z 8 modulatorów dwuwstęgowych.
    Każdy modulator daje na wyjściu sygnał PAL w pełnym paśmie telewizyjnym. 8 modulatorów połączonych jest za pomocą wbudowanego sumatora z wyjściem F.
    Poziom wyjściowy wynosi ok 80 dBuV
