Filtry pasmowozaporowe



Filtry pasmowozaporowe

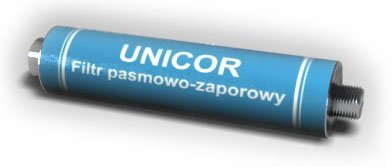

  • filtr pasmowo-zaporowy FPZ.
  • impedancja 75ohm.
  • filtry pasmowo-zaporowe przepuszczają sygnały pomiędzy dwoma określonymi częstotliwościami 0-fL i fH-862MHz.
  • pasmo zaporowe fM1- fM2 o tłumieniu -60dB.
  • filtry projektowane komputerowo, pasywne LC
  • obudowa mosiężna, rurkowa, pokryta galwanicznie niklem.
  • każdy filtr strojony analizatorem widma.
  • wymiary rurki zależne od nachylenia zbocza i stopnia skomplikowania układu ø22x78mm lub ø19x47mm.
  • przy zamówieniu należy podawać wartości: fL, fM1, fM2 i fH wg rysunku..
  • kolor naklejki: niebieski (pasmowozaporowe) lub zielony (pułapki).



oznaczenia:

FPZ-fM1-fM2   -filtry pasmowo-zaporowe fM1 - fM2MHz, tłumienie w paśmie zaporowym -60dB

FP-chx   -filtry pułapki, pasmo zaporowe dowolnego kanału chx (S01-K69), tłumienie w paśmie zaporowym -60dB
