- filtr dolnoprzepustowy sterowany napięciowo FDP-230DC
- szerokopasmy przełącznik oparty
na technologi CMOS, zapewniające wysoką izolację
(off isolation) i niske straty wtrąceniowe (insertion
loss) do 1GHz. Urządzenie wymaga napięcia zasilającego
Vcc=5V oraz napięcia sterującego Vctrl.
- sygnał zasilający Vcc i sterujący Vctrl doprowadzony
jest z zewnątrz dwoma różniącymi się kabelkami
(biały i czarwony).
- sygnał telewizyjny doprowadzony jest do gniazd
F (3/8'' 32UNEF).
- urządzenie posiada metalową obudowę w formie
puszki, niklowana, posiadające 3 otwory montażowe,
wymiary puszki na rys. 3.
|
W zależności od poziomu napięcia Vctrl układ pracuje w
dwóch trybach:
- Vcc=5V, Vctrl=0V, układ pracuje jako filtr dolnoprzepustowy
(rys. 2), zafalowanie ch-ki w paśmie przenoszenia -1±0.5dB,
tlumienie w paśmie zaporowym na poziomie -60dB
- Vcc=5V, Vctrl=5V, układ przenosi z minimalnym tłumieniem
sygnał z wejścia na wyjście na poziomie -1±0.5dB (rys.
3).
- Vcc=0V, Vctrl=0V lub Vctrl=5V, układ nie pracuje, tłumienie
-60dB w całym paśmie.

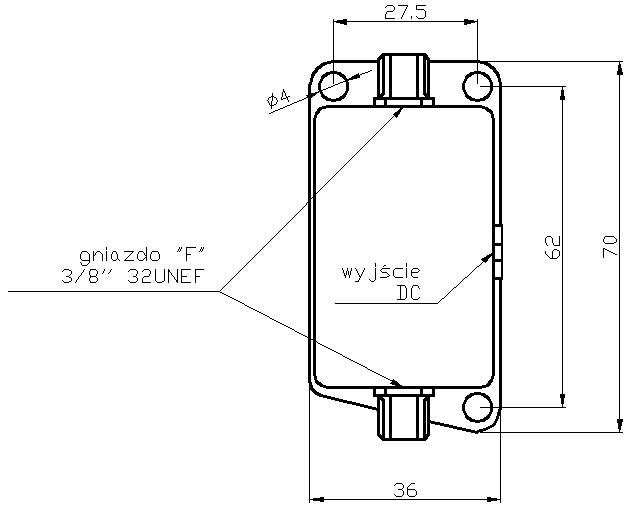

 rys.3
|
